IPTBridge

---

Vermittlungszentrale für M2M-Kommunikation und IP-Telemetrie Anwendungen nach DIN 43863-4 zur Datenübertragung über IP-basierte Dienste (z.B. LTE, GPRS, DSL) mit optionaler TLS-Verschlüsselung.

Die BAER IPTBridge ist herstellerunabhängig und unterstützt ZFA-Systeme verschiedener Anbieter.

Beschreibung

Die BAER IPTBridge ist eine Vermittlungszentrale, die es erlaubt mit tausenden von IP-basierten Geräten (z.B. GPRS-Modem, LAN-Modem) übers Internet zu kommunizieren. Dabei melden sich die Geräte einmal bei der IPTBridge an und sind dadurch immer verfügbar.

Die IPTBridge kann die Kommunikation zwischen bis zu 50.000 Endgeräten und der Leitstelle verwalten. Nach erfolgreicher Anmeldung eines Endgerätes stellt die IPTBridge auf Anfrage der Leitstelle eine virtuelle Verbindung zum diesem Endgerät her. Danach ist eine transparente bidirektionale Kommunikation zwischen den Verbindungspartnern möglich.

Unsere IPTBridge arbeitet nach der Norm DIN 43863-4 (IP-Telemetrie). Das bedeutet, dass auch Geräte anderer Hersteller, die diese Norm implementiert haben, unterstützt werden.

Neben dieser Norm sind aber auch proprietäre Protokolle folgender Hersteller implementiert: Bär Industrie-Elektronik GmbH, Landis+Gyr und Dr. Neuhaus (TSC).

Kommuniziert die Zentrale ausschließlich über serielle Schnittstellen, so ist eine zusätzliche Softwarekomponente erforderlich, die eine Umsetzung von serieller Kommunikation auf TCP/IP durchführt und somit eine Kommunikation der Zentrale mit der IPTBridge  ermöglicht. Baer Energy Automation GmbH bietet auch hier eine Lösung, den Virtual Modem-Pool, an. Mit diesen Komponenten ist nun eine Erweiterung der meisten bestehenden Lösungen zur Zählerfernauslesung leicht durchführbar, ohne das bestehende ZFA-System ändern zu müssen.

IPTBridge ZFA over IP Flyer

---

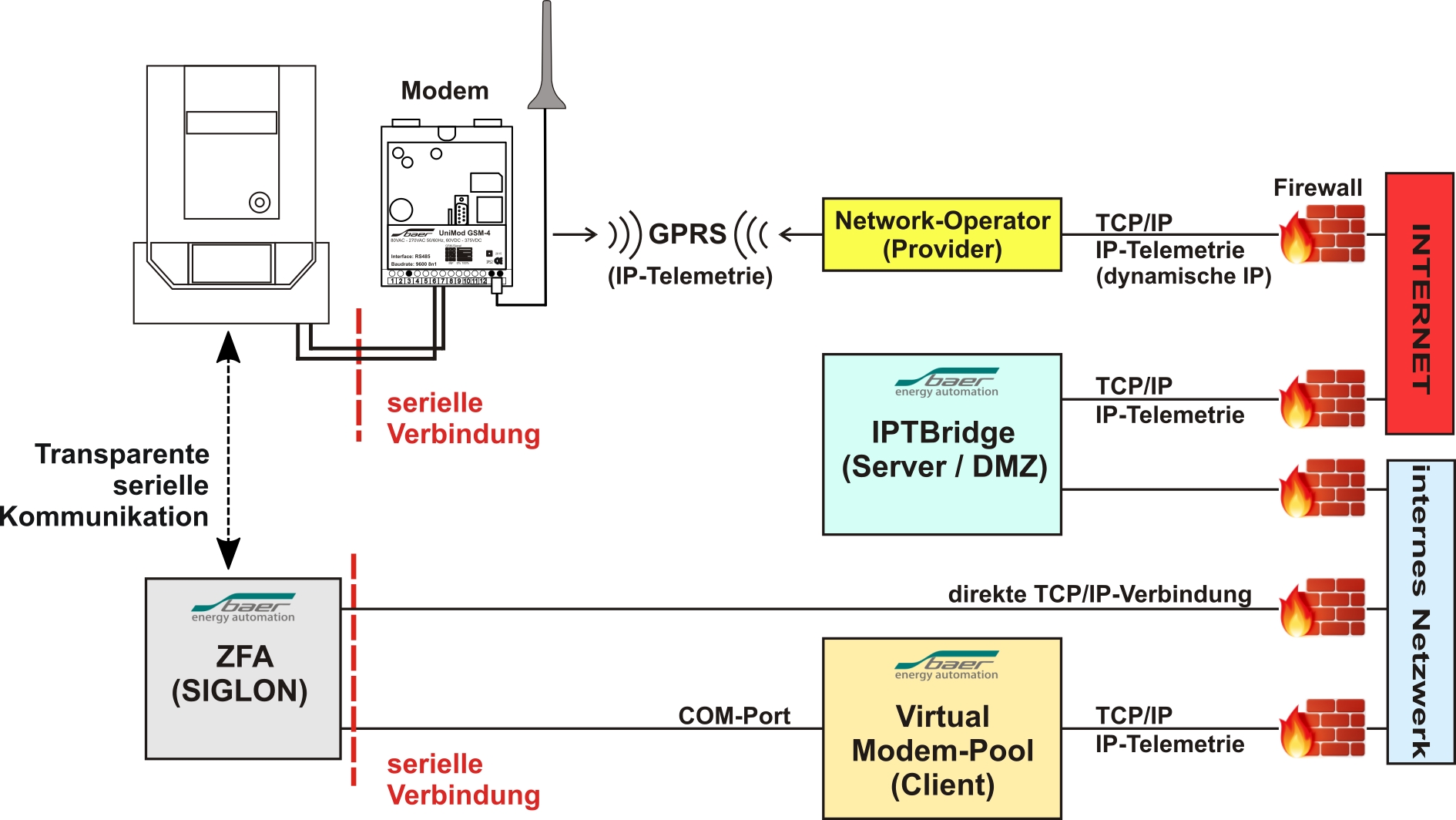

Beispiel 1: Systemaufbau Zählerfernauslesung über GPRS

(IPTBridge mit dynamischen IP-Adressen und IP-Telemetrie)

---

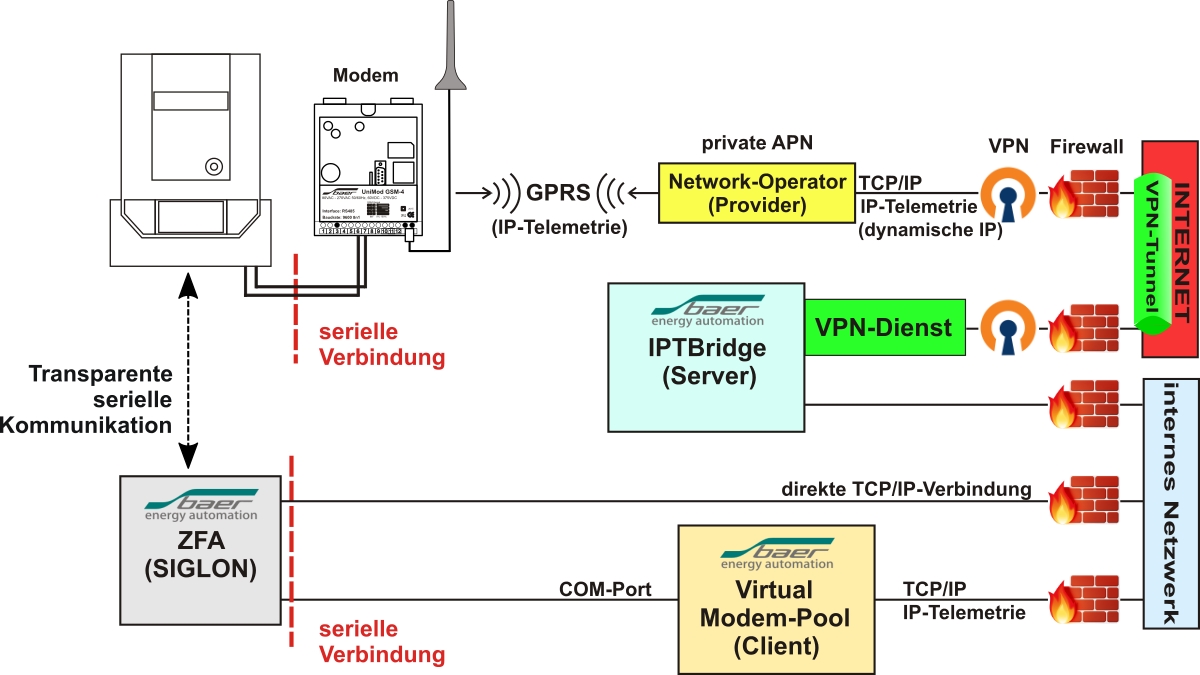

Beispiel 2: Systemaufbau Zählerfernauslesung über GPRS

(IPTBridge mit dynamischen IP-Adressen und IP-Telemetrie mit VPN-Tunnel und privatem APN)

Hinweis: VPN-Tunnel und privater APN müssen beim GSM-Provider bestellt werden: dadurch entstehen weitere Kosten.

---

Unterstützte Protokolle und Geräte

---

Testsystem

Testen Sie die IPTBridge unverbindlich und kostenlos. Sie erhalten zwei Accounts auf unserem IPTBridge Test-System und eine Demoversion der Client-Applikation Virtual Modem-Pool.
So können Sie unsere IPTBridge mit Ihren Geräten und Ihrer Leitstelle problemlos testen.

Sprechen Sie uns an!

---

Virtueller Modem-Pool

Der virtuelle Modem-Pool (IPT/GPRS-Client) stellt Ihrem Programm eine oder mehrere virtuelle COM-Schnittstellen zur Verfügung (transparente TCP/IP-Verbindung über ein LAN-Netzwerk ). Sie können also mit jedem Programm, das über eine COM-Schnittstelle arbeitet, über das LAN-Netzwerk (Intranet/Internet) auf ein entferntes Gerät zugreifen. Auch das entfernte Gerät (z. B. Zähler) benötigt nur eine COM-Schnittstelle und keinen Internetserver.

Der virtuelle Modem-Pool stellt Ihnen folgende Funktionen zur Verfügung:

• IPT-Client
  Verbindung zu einem GPRS-Modem

• LAN-Modem
  Zur Kommunikation mit Ethernet-Modems der Fa. Bär Industrie-Elektronik GmbH
  (Wählverbindung bzw. Standleitung )


• Nullmodem
  PC-interne Nullmodem-Verbindung zwischen zwei virtuellen COM-Schnittstellen

• PC-PC-Verbindung (Client oder Server)
  Zur seriellen Kommunikation zweier PCs (Client / Server) über das Netzwerk

• Multiplexer
  Übertragung mehrerer Kommunikationskanäle über eine serielle Leitung

Zählererfassung über TCP/IP Flyer
