Meter2SCADA
Gateway zwischen Geräten und Systemen der Zähltechnik und SCADA-Systemen zur einfachen Integration von Zählerdaten in Leittechnik- und Prozessautomatisierungssysteme.
Beschreibung

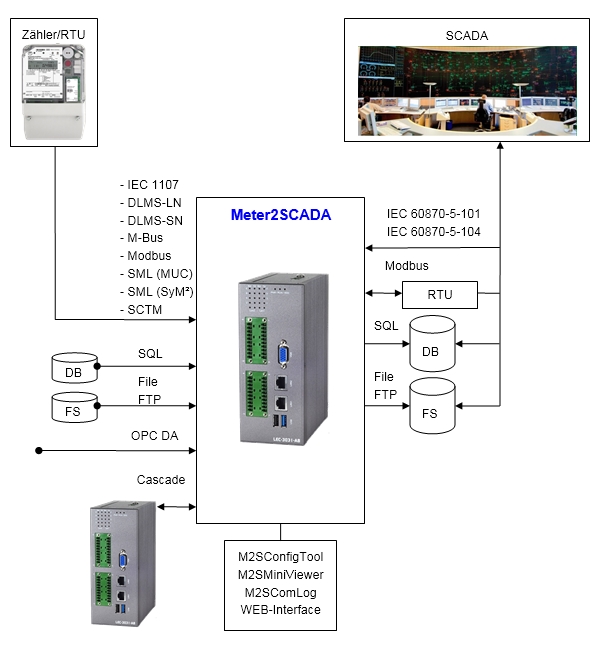

Meter2SCADA wurde entwickelt für Datenauslesung und Export der Zählerdaten in SCADA-Systeme (Supervisory Control and Data Acquisition). Aus den angeschlossenen Zählern werden durch die Meter2SCADA Software fortlaufend aktuelle Betriebswerte (Zählerstände, Leistungen, Ströme, Spannungen, Status, ...) abgelesen und in einer Prozessdatentabelle gespeichert. Bei Zugriffen eines SCADA Systems über eine der SCADA-Schnittstellen werden die Werte aus der Prozessdatentabelle entsprechend ausgegeben. Über ein Web-Interface oder das Tool M2SViewer kann schnell auf die Prozesstabelle zugegriffen werden. Die Kommunikation in jede Richtung (seriell oder TCP/IP) kann mittels des Tools M2SComLog online verfolgt werden. Mit Hilfe weiterer Komponenten (Baer Field Control Units) können zusätzliche Signale für Überwachung und Steuerung im Infrastrukturbereich von Gebäuden, Liegenschaften und Versorgungsnetzen verarbeitet werden.
Eigenschaften
- Punkt zu Punkt Standleitung (z.B. RS232/RS485/RS422/FO/MBus)
- Punkt zu Mehrpunkt Standleitung (z.B. RS485/RS422/MBus)
- Seriell über TCP/IP (LAN und GPRS feste IP)
- LAN und GPRS dynamische IP mit IP-Telemetrie (DIN 43863-4)
- Push Target für IP-Telemetrie (DIN 43863-4)
- IEC 1107, VDEW2 (IEC 62056-21)
- DLMS (IEC 62056-46-53-61-62)
- M-Bus (EN 13757-3)
- ModBus RTU/ASCII/TCP Master
- SML (MUC und SyM²)
- SCTM
- diverse herstellerspezifische Protokolle
- IEC 60870-5-101 Slave
- IEC 60870-5-104 Server
- ModBus RTU/ASCII/TCP Slave
- OPC DA Server
- M2S Link (Kaskadierung)
- SQL Datenbank Push
- Dateiexport (optional mit FTP Automatisierung
- OPC DA Client
- M2S Link (Kaskadierung)
- SQL Datenbank Pull
- Dateiimport (optional mit FTP Automatisierung)
Dokumente
Meter2SCADA
Flyer
Meter2SCADA
Überblick
